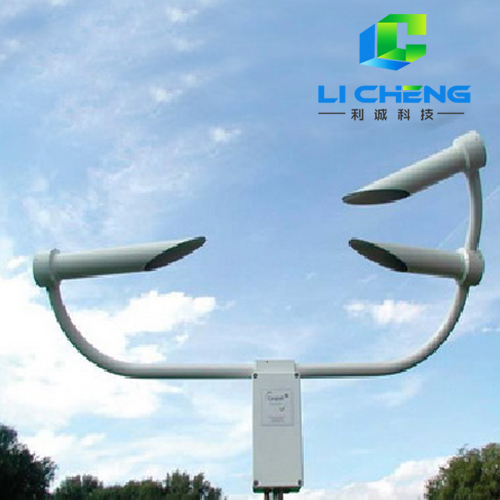

PWS100型天氣現象傳感器

型號：PWS100　品牌：

  • 一、產品概述:

        PWS*當前天氣現象儀基于激光多普勒測量原理，能夠自動對降水量和可見氣象因素進行測量，可廣泛服務于道路、海港和機場等場所。利用先進的探測技術和模糊運算法則，PWS*能夠準確測量雨滴的尺寸和降水速度。接駁CS215-PWS溫度和相對濕度傳感器后，該系統還可對氣溫及相對濕度進行測量，使測量更加準確。它還提供了標準的粒子類型分類級別，比如雨，小雨和雪等。
       PWS*的核心由一個數據信號處理單元（DSP）、一個激光發射端和兩個接收端構成。一個接收端在水平面與發射端成20?夾角，而另一個接收端在垂直面與發射端成20?。系統自帶安裝支架，能夠使用戶方便地進行設備安裝。其校準也十分方便，使用22249校準器即可在現場為系統進行標定校準。
       PWS*能夠以符合世界氣象組織（WMO）氣象代碼標準的格式輸出能見度和降雨量數據，方便用戶進行數據后期處理與進一步利用。    廣泛應用于環境監測、道路氣象監測、航空氣象監測、土壤侵蝕**域監測。

    二、產品特點：

    1、采用激光多普勒技術

    2、小雨，雨，雪，冰雹等多種降水類型均可識別

    3、能見度10km內精度達到±10%

    4、降水速率測量，水汽凝結體積探測

    5、一個數值信號處理器（DSP）保證了處理精度和速度

       6、全自動工作，適用于無人職守站點


  • 測量面積

    1000px2

    工作溫度

    -25～50℃（PWS100），-40～70℃（PWS100-XT）

    工作濕度

    0～100% RH

    防護等級

    IP66

    外形尺寸

    2875px×1750px×1000px

    重    量

    8.2kg

    電氣性能


    DSP供電

    9～24VDC，或9～16VDC（配合CS215-PWS溫濕度傳感器使用時）

    電    流

    200mA～1A

    加 熱 器

    24VAC或DC，7A

    接    口

    RS-232，RS-422，RS-485

    波 特 率

    300bps～115.2K bps

    控制單元

    定制DSP板

    EMC標準

    BS   EN61326:1998

    光學性能


    激 光 源

    近紅外二極管

    峰值波長

    830nm

    調制頻率

    96k Hz

    接 收 器

    帶濾波器的光電二極管

    光譜響應

    最大光譜靈敏度850nm，0.62A/W

    鏡頭檢查光源

    近紅外發光二極管

    測量性能


    粒    徑

    0.1～30mm

    粒徑精度

    ±5%（粒徑＞0.3mm時）

    粒子速度

    0.16～30m/s

    速度精度

    ±5%（粒徑＜0.3mm時）

    降水探測類型

    小雨，雨，雪粒，雪片，冰雹，冰粒，米雪，雨夾雪等

    數據輸出

    原始參數輸出，WMO代碼輸出（降水類型），滴落物尺寸分級（DSD）統計，降水速率強度和能見度范圍

    降雨強度范圍

    0～400mm/h

    降雨分辨率

    0.0001mm

    降雨精度

    ±10%

    能見度量程

    0～20000m

    能見度精度

    ±10%至10000m

    能見度測量時間間隔

    10s～2hr，用戶可自行設定

    傳感器擴展支持

    可支持SDI-12接口的傳感器


  •   廣泛應用于環境監測、道路氣象監測、航空氣象監測、土壤侵蝕領域監測。
