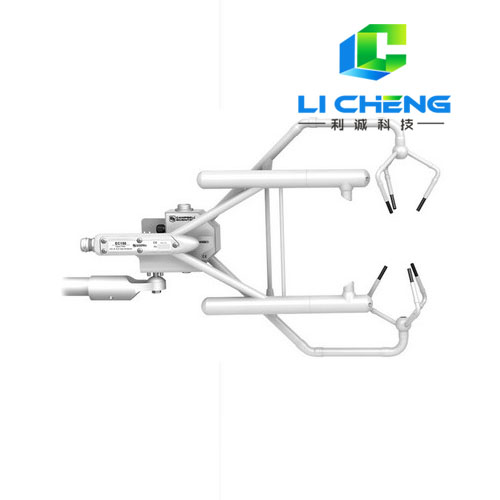

CSAT3A（B）型三維風速風向儀

型號：CSAT3A（B）　品牌：

  • 產品概述：

    三維**聲風速儀是垂直測量路徑為250px，采用脈沖聲學模式工作，可以抗拒在惡劣天氣條件下的暴露工作。三相正交風速分量（Ux、Uy、Uz）和聲速（C）可以以**大60Hz的速度測量和輸出。提供模擬和兩種類型的數字輸出。可有三種模式激發測量：CSAT3的內部時鐘，PC機產生的RS232指令或數采的SDM指令，SDM通訊協議可以支持一個組激發器，從而可同步測量每個CSAT3，F(xiàn)WO5熱線脈動溫度熱電偶（12.7mm直徑）可作為選配件,用于快速溫度測量。

    工作原理：

    1、它可以提供模擬輸出和兩種類型的數字輸出。CSAT3通過其內部時鐘、計算機發出的RS-232 命令或Campbell公司數據采集器上的SDM命令三種方式進行測量、控制。

    2、利用SDM 協議的群觸發功能可同步測量多個CSAT3，這樣多個CSAT3就可以進行大范圍組網測量。
    產品特點：

    1 、創新設計大幅降低誤差干擾，可進行高精度湍流測量

    2 、具有良好環境適應性，能在惡劣氣象條件下穩定工作

    3 、可與CSI的EC150或EC155水汽二氧化碳分析儀組成高精度渦動相關測量系統

    4 、可用于動量通量（momentum flux）和摩擦速度（friction velocity）計算

    5 、采用創新型信號處理與防雨設計，大幅提高儀器在降雨天氣的工作性能


  • 輸    出

    Ux、Uy、Uz、C（Ux、Uy、Uz是參照于風速儀的坐標軸的風分量，C是聲速）

    聲    速

    由3個聲路確定；對側向風效應進行了修正。

    測量速度

    可編程從1～60Hz，瞬時測量，并有兩種超采模式徑組平均后成為20Hz或10Hz。

    測量分辨率

    Ux、Uy為1mms-1；Uz為0.5mms-1；C為1mms-1rm；數據為瞬時測量。

    工作范圍

    風速＜30m/s；風向角在±170°之間

    輸出信號

    數字SDM： CSI 33.3K 波特率串口數采器/探頭通訊
      數字類型：2位整數每輸出加2位診斷
      數字RS-232：波特率：9600，19200
      數字類型：2位整數每輸出加2位診斷

    輸出數目

    4

    電壓范圍

    ±5V

    位    數

    12

    報告范圍


    全 量 程

    ±65.535 ms-1在四個范圍內自動尋找景程；最小有意義位（LSB）是0.25～2 mms-1

    聲    速

    300～366 ms-1（-50～60℃）；最小有意義位為1 mms-1（0.002℃）

    物理特征


    測量路徑

    250px垂直，145px水平

    水平夾角

    60°

    探    頭

    16px直徑

    探頭固定臂

    21px直徑

    支 撐 臂

    39.75px直徑

    尺   寸


    風速儀頭

    1182.5px（長）×1060px（高）

    電 氣 盒

    650px×400px×225px

    重   量


    風速儀頭

    1.7Kg

    儀器機身

    2.8Kg

    環境條件


    工作溫度

    -30～50℃

    電    壓

    10～16VDC

    電    流

    60Hz采樣速度@200mA
