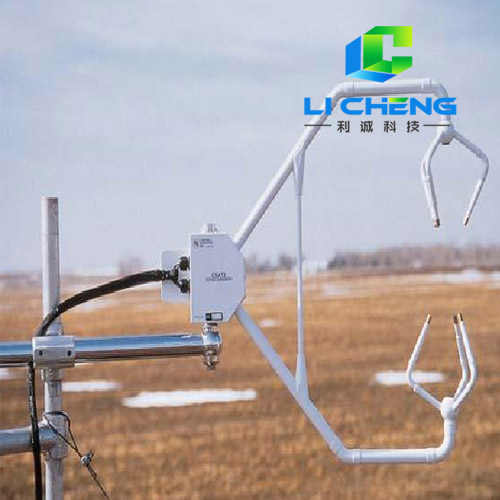

CSAT3型三維風速風向儀

型號：CSAT3　品牌：

  • 產品概述：

    Campbell Scientific Inc.（CSI）研發的CSAT3 三維**聲風傳感器具備250px的垂直測量路徑，采用聲學脈沖測量模式，可以抵御惡劣天氣環境的影響。儀器測量三個正交風（Ux，Uy，Uz），聲速（C），**大輸出頻率60Hz。它可以提供模擬輸出和兩種類型的數字輸出。

    工作原理：

    1、CSAT3通過其內部時鐘、計算機發出的RS-232 命令或CSI數據采集器上的SDM命令三種方式進行測量、控制。

    2 、利用SDM 協議的群觸發功能可同步測量多個CSAT3，這樣多個CSAT3就可以進行大范圍組網測量。
    產品特點：

    1、創新設計大幅降低誤差干擾，可進行高精度湍流測量

    2、具有良好環境適應性，能在惡劣氣象條件下穩定工作

    3、可與CSI的EC150或EC155水汽二氧化碳分析儀組成高精度渦動相關測量系統

    4、可用于動量通量（momentum flux）和摩擦速度（friction velocity）計算

    5、采用創新型信號處理與防雨設計，大幅提高儀器在降雨天氣的工作性能


  • 測量路徑長度

    垂直250px，水平145px

    路徑角度

    60°（與水平面）

    采樣頻率

    1～60Hz

    平均輸出頻率

    10Hz或20Hz

    測量輸出

    Ux，Uy，Uz，C（Ux，Uy，Uz是三維風速風向，C是聲速）

    數字輸出

    SDM，RS-232

    數字輸出量程

    ±65.535m/s

    模擬輸出

    4個電壓輸出，±5V，12bits

    模擬輸出量程

    Ux、Uy ±30m/s或±60m/s  Uz，±8m/s

    聲速范圍

    300～366m/s（-50℃～60℃）

    聲速精度

    （-30℃～50℃，＜30m/s，風向在±170?之間）

    偏移誤差

    Ux、Uy＜±200px/s，Uz＜±100px/s

    增益誤差

    水平±5?內的風速＜讀數的±2%

    水平±10?內的風速＜讀數的±3%

    水平±20?內的風速＜讀數的±6%

    標準分辨率

    UZ，UY是1mm/s RMS，UZ是0.5mm/s RMS，C是15mm/s（0.025℃）RMS（基于穩定風速測定數據，采樣頻率不影響噪音值）

    電    流

    200mA（60Hz測量），100mA（20Hz測量）

    電    壓

    10～16VDC

    工作溫度

    -30℃～50℃

    尺    寸

    探頭長1182.5px，高1060px；電子設備倉650px×400px×225px

    重    量

    探頭1.7kg，電子設備3.8kg
